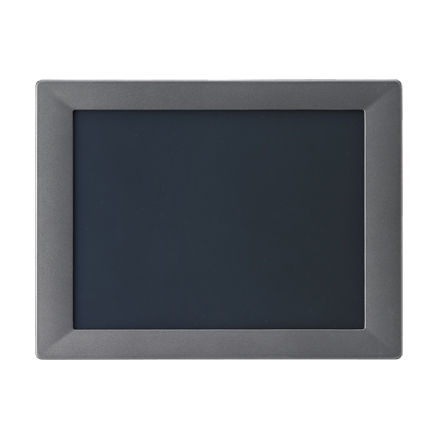

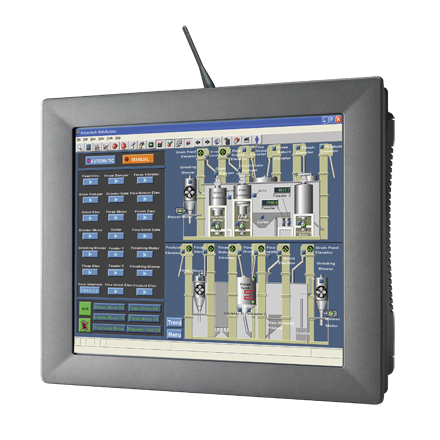

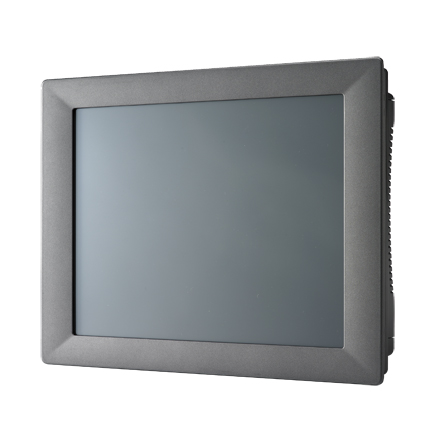

研华TPC-1271H

>12.1” SVGA TFT LCD
>英特尔凌动D525 1.8GHz
>丰富的I/O端口,提供多种标准通讯功能,方便连接各种周边设备,适合多种应用
>提供PCI-E和Mini PCI-E扩展槽
>8路光隔离DI/DO,1MB电池备份内存

  • 概述和特点
  • 产品规格
  • 订购信息
研华科技推出全“芯”工业等级嵌入式平板电脑TPC-71系列。其采用低功耗Intel®ATOM™ D525 1.8GHz处理器,拥有功能强大的内“芯”,并搭配无风扇设计,可使系统运行更加稳定。

TPC-71系列功耗低、运行稳定,同时具备如下突出特性:
1、扩展功能:TPC-71系列为紧凑型设计,提供扩展DI/DO及现场总线控制支持。其带有PCI-E扩展槽,可支持Profibus,PROFINET,EtherCAT及Powerlink四种控制协议,便于用户连接,进一步控制和监测PLCs;
2、RTC电池备份功能:TPC-71系列具有RTC电池备份功能,在故障断电情况下,RTC备份电池可持续支持工作,确保文件安全;
3、无线通讯功能:TPC-71系列的外接天线设计使其具有出色的无线通讯功能;
4、节能功能:TPC-71系列具有LED背光的LCD显示屏使其更彰显节能之功效;
5、多种尺寸:TPC-71系列包含不同尺寸大小的TPC-671H、TPC-1071H、TPC-1271H及TPC-1571H等产品,可满足多种工业场合应用。

TPC-071全系列规格:



Model Name TPC-671H TPC-1071H TPC-1271H TPC-1571H
CPU Intel® Atom™ Z510 1.1GHz with 512KB cache Intel® Atom™ D525 1.8 GHz with 1MB cache Intel® Atom™ D525 1.8 GHz with 1MB cache Intel® Atom™ D525 1.8 GHz with 1MB cache
内存 1GB SO-DIMM DDR2 SDRAM 4GB SO-DIMM DDR3 SDRAM 4GB SO-DIMM DDR3 SDRAM 4GB SO-DIMM DDR3 SDRAM
显示 类型 VGA TFT LCD SVGA TFT LCD SVGA TFT LCD XGA TFT LCD
尺寸 6.5" 10.4" 12.1" 15"
最高分辨率 640x480 800 x 600 800x600 1024x768
色深 262 K 262 K 262 K 262 K
亮度 700 nits 400 nits 450 nits 350 nits
视角(H/V°) 160/140 120/100 160/140 160/140
背光寿命(hrs) 50000 hrs 50,000 hrs 50000 hrs 50000 hrs
触摸屏 Resistive  Resistive  Resistive  Resistive
硬盘 N/A 2.5" SATA HDD x 1 (SATA2) 2.5" SATA HDD x 1 (SATA2) 2.5" SATA HDD x 1 (SATA2)
网络(LAN) 10/100/1000Base-T x 1 10/100/1000Base-T x 2 10/100/1000Base-T x 2 10/100/1000Base-T x 2
I/O 端口 RS-232 x 1
RS-422/485 x 1
USB 2.0/1.1 x 2 (Host)
RS-232 x 2
RS-422/485 x 1
USB 2.0/1.1 x 2 (Host)
PS/2 x 1
8 x DI/DO with isolation and backup 1MB SRAM
RS-232 x 2
RS-422/485 x 1
USB 2.0/1.1 x 2 (Host)
PS/2 x 1
8 x DI/DO with isolation and backup 1MB SRAM
RS-232 x 2
RS-422/485 x 1
USB 2.0/1.1 x 2 (Host)
PS/2 x 1
8 x DI/DO with isolation and backup 1MB SRAM
Flash插槽  CompactFlash® slot x 1 CompactFlash® slot x 1 CompactFlash® slot x 1 CompactFlash® slot x 1
扩展槽 Mini PCI-E x 1 Mini PCI-E x 1 or PCI-E x 1 Mini PCI-E x 1 or PCI-E x 1 Mini PCI-E x 1 or PCI-E x 1
输入电压 18~32V VDC 10~29V VDC 10~29V VDC 10~29V VDC
尺寸 195 x 148 x 44.5 mm (7.68" x 5.83" x 1.75") 286 x 227 x 70.3 mm (11.26" x 8.94" x 2.76") 311 x 237 x 71.6 mm (12.24" x 9.33" x 2.82") 383 x 307 x 78.5 mm (15.08" x 12.09" x 3.09")
重量 0.95 kg(2.1 lbs) 3.5 kg (7.72 lbs) 4.57 kg (10.07 lbs) 5.5 kg (12.13 lbs)
前面板 Front bezel: PC+ABS Front bezel: Die-cast Aluminum alloy Front bezel: Die-cast Aluminum alloy Front bezel: Die-cast Aluminum alloy
操作温度 0 ~ 50°C (32 ~ 122°F) 0 ~ 50°C (32 ~ 122°F) 0 ~ 50°C (32 ~ 122°F) 0 ~ 50°C (32 ~ 122°F)
入口保护 NEMA4/IP65 NEMA4/IP65 NEMA4/IP65 NEMA4/IP65
认证 BSMI, CCC, CE, FCC, UL BSMI, CCC, CE, FCC, UL BSMI, CCC, CE, FCC, UL BSMI, CCC, CE, FCC, UL
操作系统 Windows 7/ XP/ WES / WEC / Linux Windows 7/ XP/ WES / WEC / Linux Windows 7/ XP/ WES / WEC / Linux Windows 7/ XP/ WES / WEC / Linux

订购信息:

料号
描述
TPC-1271H-D3AE 內建 ATOM 1.8GHZ CPU(D525), 4GB DDR3內存, 12.1" TFT LCD, 2*光隔離RS-232, 1*光隔離RS-422/485, 2*Giga-LAN, 8*光隔離DI, 8*光隔離DO, 1*CF-Card and 2.5" HDD bay, 2*USB 2.0, 1*mini-PCI-E擴充, 1*PCI-E 擴充, 1MB電池備份內存  無風扇嵌入式觸控平板電腦
